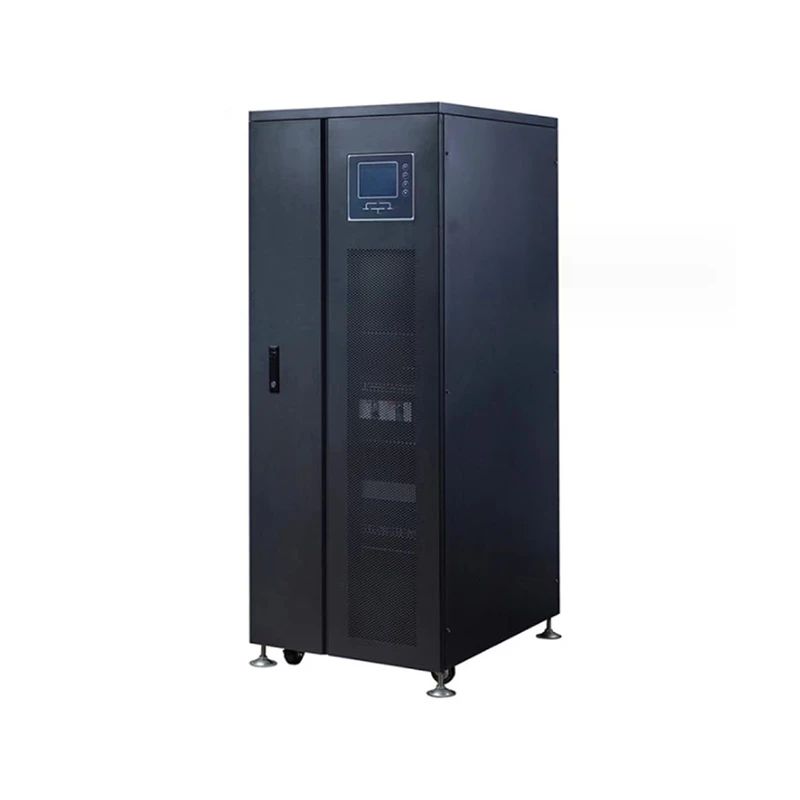

30kw Off Grid Invertteri
Kuvaus
Tekniset parametrit
Tuote-esittely:
Tuote voi tarjota luotettavan virtalähteen suojauksen suurille datakeskuksille, verkkotietokonehuoneille sekä eri alojen, kuten tuotannon, liikenteen ja energian sähköyhteyksille, täyttääkseen suuritehoisten invertterien käyttäjien korkeat luotettavuusvaatimukset. DSP-tarkan ohjausteknologian ja kaksinkertaisten sisäänrakennettujen MCU:iden perusteella tuote voi tuottaa vakaita ja puhtaita siniaaltoja ja tarjota käyttäjille turvallisen ja luotettavan virtalähteen suojauksen.
Pääpiirteet:
Edistynyt toimintatila
Taajuusseuranta, vaihelukittu jännitteen stabilointi, kohinan suodatus ja sähköverkon vaihtelun aiheuttamien törmäysten estäminen invertterin lähdössä
Täysin digitaalinen vektoriohjaustekniikka, joka perustuu DSP:n, MCU:n ja DDC:n reaaliaikaiseen käsittelyyn, tarjoaa parhaan tehonsyötön takuun käyttäjien latauslaitteille
Tehokas LGBT (Insulated Gate Bipolar Transistor inversion teknologia
Hyvä nopea kytkentäominaisuus, suuren jännitteen ja suuren virran toimintaominaisuudet sekä IGBT:n jännitekäyttö (viidennen sukupolven IGBT:llä on pienempi kyllästysjännitehäviö ja parempi toiminnan tehokkuus ja luotettavuus.)
Korkea sopeutumiskyky
Laaja syöttötaajuusalue (45Hz ~ 65Hz), joka takaa polttoainegeneraattoreiden vakaan toiminnan
Suuri lastauskapasiteetti
Soveltuu teollisuussovelluksiin, kuten työstökoneisiin ja lankaleikkureihin
Luotettava suorituskyky
Käynnistystestitoiminto mahdollistaa mahdollisten vaarojen oikea-aikaisen havaitsemisen
Korkean vakauden ja luotettavuuden takaa toimintojen integrointi, mukaan lukien AC-tulon ylijännitesuoja, AC-tulon jännitesuojaus, lähdön ylikuormitussuoja, oikosulkusuojaus, ylivirtasuoja, väylän ylijännitesuoja, ylikuumenemissuoja, tuulettimen vikasuojaus, apuvirtalähteen vika suojaus, akun alijännitevaroitussuoja, akun ylilataussuoja jne.
Hallintatoiminto
Suuri LCD, toimintatilojen visualisoitu näyttö vuokaavioiden avulla, älykkäiden ikonien kosketuspainikkeiden taulukkotiedot, tapahtumatietueet jne. Invertterin parametrien visualisointi kommunikoimalla tietokoneen kanssa RS232/RS485-liitännän kautta älykkään valvontaohjelmiston avulla invertteri.
Älykäs akunhallinta
Älykäs akun lataus: Akun latausparametrin säätö käyttäjän akun konfiguraation mukaan ja vaihto tasauslatauksen ja kelluvan latauksen, lämpötilan kompensoivan latauksen ja purkauksen hallinnan välillä virransyöttöolosuhteiden mukaan, mikä voi pidentää akun käyttöikää ja vähentää ylläpitäjän taakkaa
Älykäs akkuvian havaitseminen: yksittäisten parametrien mittaus, mittaustulosten näyttö LCD-näytöllä ja välitön hälytys ja ilmoitus järjestelmänvalvojalle akkuvioista
Henkilökohtaiset asetukset:
Tuloparametrien oikea säätö syöttöjänniteolosuhteiden mukaan
Tekniset indeksit:
|
Malli: ED-TP- |
TP-10KW |
TP-20KW |
TP-30KW |
TP-50KW |
TP-60KW |
TP-80KW |
TP-100KW |
TP-150KW |
TP-200KW |
|
Nimelliskapasiteetti |
10 kW |
20 kW |
30 kW |
50 kW |
60 kW |
80 kW |
100 kW |
150 kW |
200 kW |
|
Toimintatapa ja periaate |
PWM (pulssinleveysmodulaatio) perustuu tarkkaan DSP-ohjaustekniikkaan ja kaksinkertaiseen sisäänrakennettuun MCU:iin Täydellinen lähtövirtalähteen eristäminen |
||||||||
|
AC-tulo |
|||||||||
|
Vaiheen numero |
Kolmivaiheinen +N+G |
||||||||
|
Jännite |
AC220V/AC380V±20% |
||||||||
|
Taajuus |
50Hz/60Hz±5% |
||||||||
|
DC-tulo |
|||||||||
|
DC jännite |
DC192V/DC220V/DC240V/DC384V |
DC384V |
|||||||
|
Kelluva akku |
13,6 V jokaisesta akusta x akun määrä【13,6 V × 16 akkua =217,6 V】 |
||||||||
|
Katkaisujännite |
10,8 V jokaisesta akusta x akun määrä【10,8 V × 16 akkua =172,8 V】 |
||||||||
|
AC-lähtö |
|||||||||
|
Vaiheen numero |
Kolmivaiheinen +N+G |
||||||||
|
Jännite |
AC220V/AC380V±1 % (tasainen kuorma) |
||||||||
|
Taajuus |
50Hz/60Hz±5 % (verkkovirta)50 Hz±0,01 % (akku) |
||||||||
|
Tehokkuus |
Suurempi tai yhtä suuri kuin 90 % (kuorma: 100 %) |
||||||||
|
Lähtöaaltomuoto |
Siniaalto |
||||||||
|
THD |
Lineaarinen kuorma:<3%;non-linear load:<5% |
||||||||
|
Dynaaminen kuormitusjännite transientti |
<±5%(jump from 0 to 100%) |
||||||||
|
Välitön palautumisaika |
<100ms |
||||||||
|
Vaihtoaika akun ja verkkovirran välillä |
3S-5S |
<4ms |
|||||||
|
Epätasapainoinen jännite |
<±3%<±1%(balanced load voltage) |
||||||||
|
Ylikuormituskapasiteetti |
120%,20s;>150%, 100 ms |
125%,20s;>150%,1s |
|||||||
|
Järjestelmän indeksit |
|||||||||
|
Toiminnan tehokkuus |
Suurempi tai yhtä suuri kuin 90 % (kuorma: 100 %) |
||||||||
|
Tietokoneviestintä |
RS 232/RS 485 (SNMP-etävalvontaverkkosovitin) |
||||||||
|
Käyttölämpötila |
-10~40 astetta |
||||||||
|
Suhteellinen kosteus |
0-90%(ei kondensaatiota) |
||||||||
|
Melu |
40-50dB |
50-60dB |
60-70dB |
||||||
|
Rakenne |
|||||||||
|
Ulkomitat |
580*750*920 |
608*728*1475 |
1138*795*1125 |
1138*945*1725 |
|||||
|
Paino (kg) |
180 |
220 |
300 |
470 |
620 |
680 |
730 |
954 |
980 |
