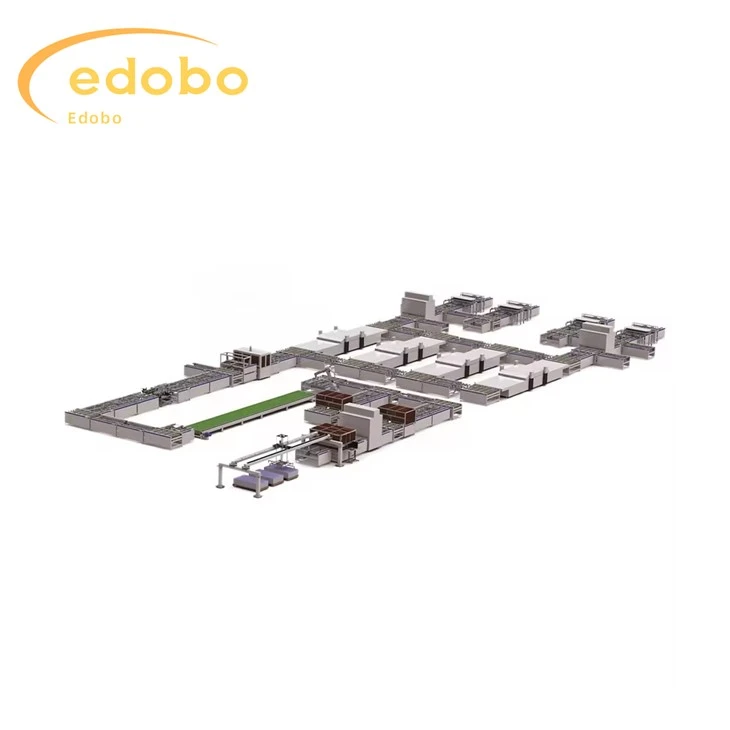

100 MW-600MW aurinkoenergiamoduulien tuotantolinja

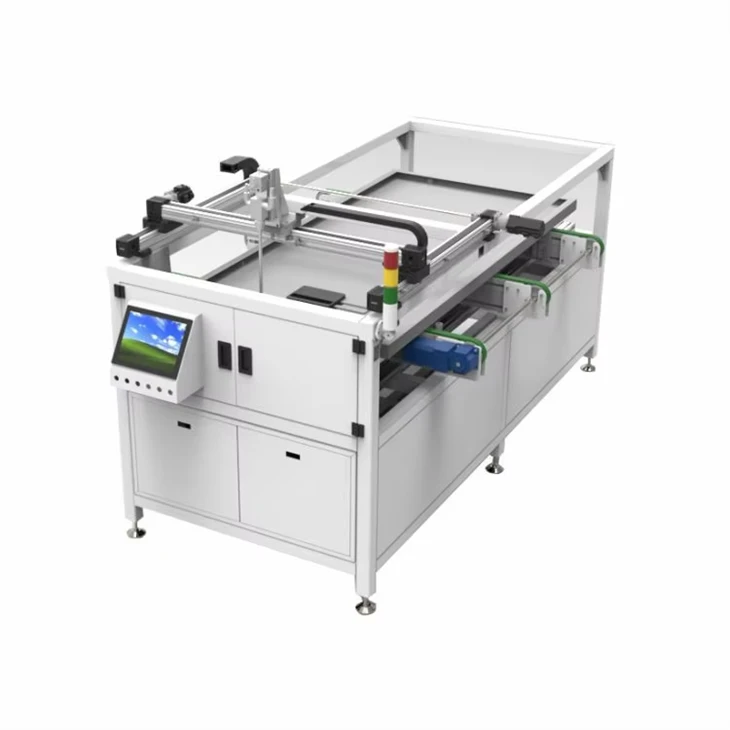

Makaa ylös (mekaaninen tyyppi)

1. Ruokintamenetelmä on lyhyt sisään ja pitkä ulos, ja laitteen tehtävänä on järjestää ne vastaavaan järjestykseen. Akkunauhan pitkä sivu on yhdensuuntainen komponentin pitkän sivun kanssa. Paikallista ladontajärjestelmää voidaan käyttää 96, 72 ja 60 kappaleen komponenttien järjestämiseen, ja siinä on mekaaninen säätötoiminto.

2. Ota akkunauhat automaattisesti vastaan, poimi paristonauhat mekaanisiin asentoon ja esisuora lasi

3. Vastaanota lasi ja EVA tuotantolinjalta. Nosta akkunauha mekaanisesta asennosta. Aseta akku sarjaan EVA:lle positiivisten ja negatiivisten elektrodien mukaisesti. Kun kaikki toiminnot on suoritettu, komponentti tulostaa.

4. Akkusarja sijoitetaan visuaalisen, valokuituisen ja mekaanisen asemoinnin avulla.

1. Kone ottaa käyttöön synkronisen hihnan, jota käyttää servomoottori ja jota ohjaa lineaarinen ohjauskisko, jonka etuna on tarkka sijainti, vakaa toiminta ja nopea nopeus.
2. Imukuppi on valmistettu polyuretaanista, eikä se jätä jälkiä akkunauhaan imemisen jälkeen.
3. Kone on varustettu teho- ja kaasusuojalla.
4. Kone on täysin automaattinen eikä vaadi manuaalista toimenpiteitä.
5. Akkunauhan paikannustarkkuus on ± 0,3 millimetriä
6. Kuusi virtajohtoa 1-10 millimetrin etäisyydellä toisistaan
7. Yhteensopiva useiden akkusarjojen kanssa, koko 156/182/210, 6-12 kappaletta
8. Pääasiallinen aurinkokennojen sormi on yhteensopiva 2/3/4/5 sormen kanssa

(1) Tuotantolinjan kapasiteetti: 100 MW-600MW/vuosi.
(2) Laitteen tehontarve on 380V (kolmivaiheinen viisijohdinjärjestelmä), ja tehontarve löytyy kunkin yksikön laiteparametreista. Sähkölinjan konfiguroinnit toimittaa yrityksemme erikseen.
(3) Laitteen paineilmatarve on 0.6-0,8 MPa, kuiva, puhdas ja täyttää automatisoitujen tuotantolinjojen vaatimukset; Pölyhiukkaset Enintään 1 um, vedenpaineen kastepiste Vähemmän tai yhtä suuri kuin -40 aste, öljy (mukaan lukien höyry) Vähemmän tai yhtä suuri kuin 0.1mg/;
(4) Tehtaan ilman puhtauden on oltava vähintään 300 000 (ISO-luokka 8);
(5) Lähetyslaitteiden siirtonopeus: Lähetysjakson aika on alle 22 sekuntia, mikä täyttää 500 MW/vuosi tuotantokapasiteetin vaatimuksen. Koko linja ottaa käyttöön vaihtelevan taajuuden nopeudensäädön, jossa päänopeuden säätötaajuus on asetettu 30 Hz:iin ja nopeuden säätöalue on 0-50HZ (erityinen nopeus löytyy kunkin yksikön laiteparametreista);
(6) Siirtojohdon ulkomitat: Tämä laite on ei-standardi laite, ja lopullisen kaavion toimittaa Edobo Solar;
(7) Asennuslinjan korkeus ja säätöalue: Yksittäisten laitteiden ja voimansiirtoyksikön välillä on tietty korkeusero. Yksityiskohtaiset ulkomitat löytyvät yksittäisten laitteiden teknisistä parametreista. Voimansiirtoyksikön korkeus on yleensä 950 mm ± 30 mm;
(8) Voimansiirtolinjan ja laitteiden toiminta-aluetta voidaan säätää pituus (1650mm-2600mm) * leveys (950mm-1500mm) välillä, mikä mahdollistaa komponenttien kuljetuksen eri laminointimenetelmillä.
(9) Siirtolinja on sileä ja siirtymäkoko on alle 10 mm;
(10) Kun laite toimii normaalisti, laitteiden ja siirtolinjojen aiheuttama komponenttivika on alle 1/1000;
(11) Melutaso laitteen käytön aikana Alle tai yhtä suuri kuin 72 dbA (ilman puristuspumppuja)

1. Solu ottaa käyttöön CCD:n visuaalisen paikantamisen, jonka etuna on korkea tarkkuus ja vakaus;
2. Laitteet voivat automaattisesti vastaanottaa, asettaa automaattisesti ja viedä komponentteja automaattisesti, ja asettelu on tarkka paikannus;
3. Imukuppi on valmistettu tuodusta silikonimateriaalista, joka ei jätä jälkiä akun pintaan;
4. Ota käyttöön kolmiakselinen mekaaninen liiketila (pyörii 180 astetta);
5. Sivuttaisliike käyttää lineaarista moottorimoduulia, jonka etuna on nopea liikenopeus, korkea toistuva paikannustarkkuus ja vakaa suorituskyky, mikä säästää yleistä lyöntiaikaa;
6. Pitkän ja lyhyen reunan muutoksen säätö ottaa käyttöön nopean lukitusmekanismin, säätö nopeasti, yksinkertaisesti, kätevästi ja luotettavasti;
