Toiminto ja Johdanto

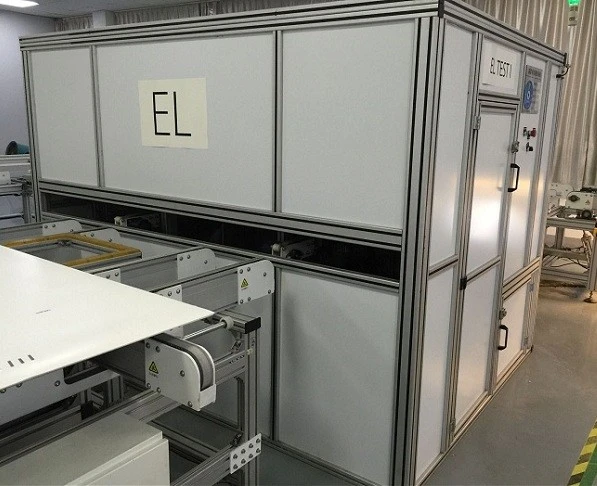

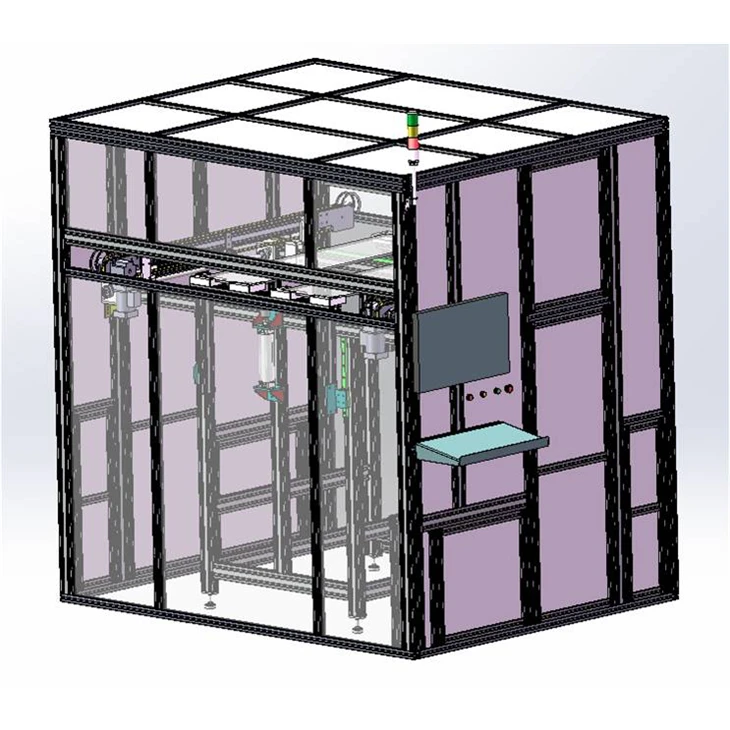

Online EL-testeri, vaihteiston korkeus 960mm, short come ja short go, yksi kamera 1600w/2400w/3200w, valo alas.
1. Lähetä signaali viimeisen prosessin lähetyksen jälkeen.
2.EL-testeri vastaanottaa signaalin, salainen ovi auki, lähetys työalueelle, salainen ovi kiinni.
3. Viimeisen toiminnon kohdistaminen, taajuusmuutosmoottori hidastuu, komponentti saapuu paikannussarakkeeseen, moottori pysähtyy.
4. Anturin toiminnot (tee anturin yläosa liitäntänauhaan).
5. Kamera ottaa kuvia automaattisesti, testitulokset tallennetaan automaattisesti tietokoneeseen, anturi nollataan.
6.Salainen ovi auki, moottori käynnissä komponentin voimansiirto, komponentti lähti tältä alueelta, tukikomponentin nollaus.
7. Kun pääosa on käynnissä, käyttäjä tarkkailee havaittua komponenttia vaatimusten mukaisesti.
Pääparametri
Moduulin muoto:(1580-2000)mm*(800-1000)mm
Syklin aika:<33s(before laminator)
Suurin kapasiteetti:＞ 2618 / päivä,
Operaattori verkossa:1
Nimellisteho (kw): 1.09kw,
Paine (MPa):0.7MPa+0.1 ,
Mitat (PXLXK): 2500mmx1900mmx2430mm,
Ympäristövaatimus: lämpötila18-30 aste . Kosteus ＜75%.
Etu
1. Kone on peitetty teräsrakenteella, ulkonäkö lakalla, näyttää puhtaalta ja siistiltä
2. Automaattinen toiminta, ilman henkilöstön väliintuloa, korkea automaatioaste, hyvä turvallisuus.
3. kone käyttää tavallista moottorikäyttöä (taajuuden muuntava ohjaus), ilmasylinterin toiminnanohjaus, sijainti on tarkka.
4.Yksikamera1600W/2400W/3200W ottaa selkeitä ja helposti erotettavia kuvia
5. Viivakoodin skannaussyöttö, joka nimetään automaattisesti viivakoodilla ja tallenna, automaattinen vesileimakuva.
6. Vian tyypin määritelmä, vian luokittelu automaattinen päivämääräkansio, automaattinen tallennus, kyselytoiminto.
7. Koneessa on isäntä kuville, joita ihmiset voivat tallentaa ja ottaa.
8. Kuvan tallennusmuoto, tallenna polun muutos.
9. Kuvanäyttö pikselit, ohjelmisto voidaan säätää eri asiakkaiden tarpeisiin.
|
