Edobo Techin MC4-liittimen tuotantolinja tarjoaa virtaviivaisen, automatisoidun ratkaisun korkealaatuisten MC4-liittimien, aurinkopaneelijärjestelmien välttämättömien komponenttien valmistukseen. Tämä linja käsittelee tehokkaasti automatisoidun kontaktitapin puristamisen, asuntokokoonpanon ja sisällyttää näönpohjaisen laadunvalvonnan luotettavan, suuren määrän tuotannon varmistamiseksi ja minimoimalla työvoimakustannukset. Integroitu automatisoitu testaus takaa suorituskyvyn ja kestävyyden, joka on mukautettava erilaisiin liitintyyppeihin. Lisäarvoa lisätään vaihtoehdoilla, kuten automatisoidut merkinnät ja pakkaukset, valmistajien valtuuttaminen maksimoimaan kannattavuus, parantamaan tuotteiden laatua ja saamaan kilpailuetua kasvavilla aurinkoenergiamarkkinoilla. Kumppani kanssamme kattavaan tuotantoratkaisuun.

Lähetä kysely

Kuvaus

Tekniset parametrit

Solar Panels Production Automatic Trimming

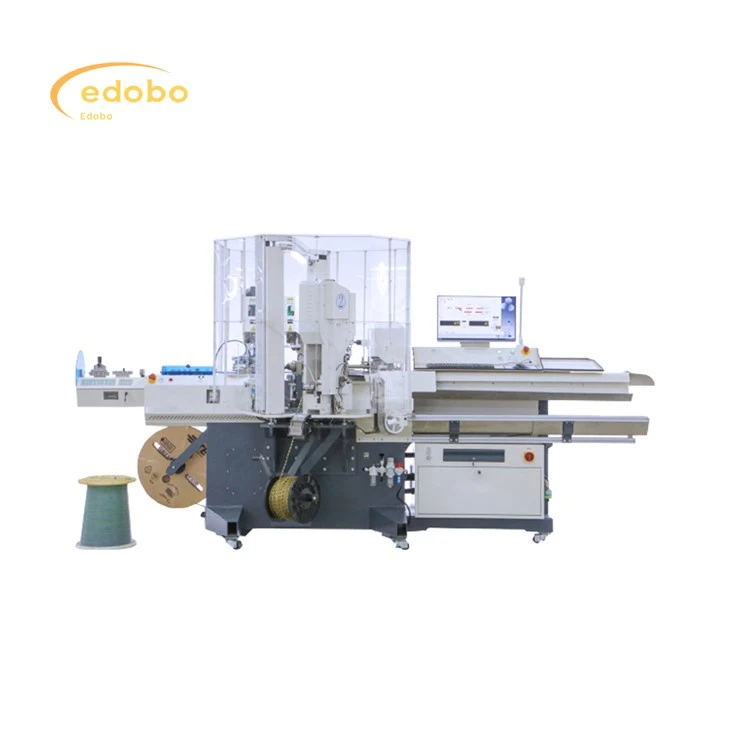

Edobo solar cable machine

produc features

Assembly of positive and negative connectors

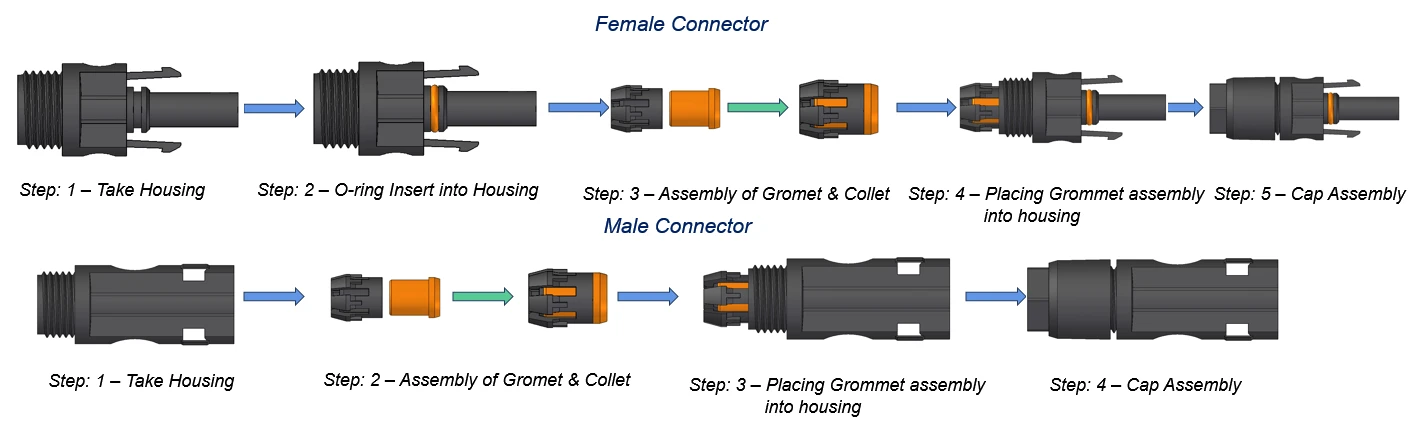

Positiivisten ja negatiivisten liittimien kokoonpano

Negatiivinen napa (naarasliitin):

1.Take -kotelo (naisliitin):Aloita naisliittimen kotelosta.

2. Renkaan lisäys koteloon (naarasliitin):Aseta O-rengas naisten asuntoon.

3. GRONLET & Collet (naisliitin) kokoaminen:Kokota naarasliittimen yleiskappale ja Collet.

4Aseta koottu kieto- ja Collet naisten asuntoon.

5.Cap -kokoonpano (naisliitin):Kiinnitä korkki naisliittimen koteloon.

Positiivinen napa (urosliitin):

1.Take -kotelo (urosliitin):Aloita miesliittimen kotelosta.

2. GRONLET & Collet (urosliitin) kokoaminen:Kokota urosliittimen kieto ja kollekka.

3.Keskuksen kokoonpano koteloon (urosliitin):Aseta koottu kieto- ja Collet uroskoteloon.

4.Cap -kokoonpano (urosliitin):Kiinnitä korkki urosliittimen koteloon.

Terminal connection

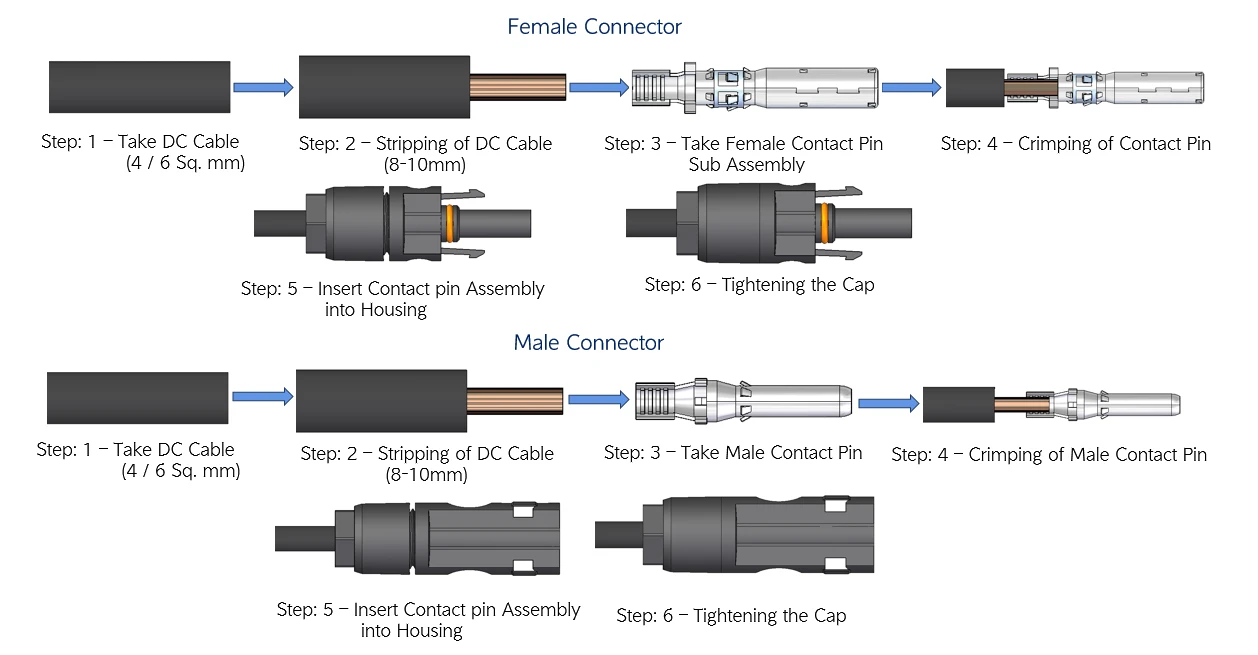

Terminaalin puristusvaiheet sisältävät pääasiassa seuraavat vaiheet:

2.ta DC -kaapeli:Valmista DC -kaapeli.

2.Tuoksuta kaapeli:Poista eristyksen pituus tasavirtakaapelista (lanka).

3.Valitse yhteystietokanta:Ota naaras- tai miesten kosketusmenokokoonpano

4.RIPC -PINKI:Aseta irrotettu lanka kosketustappiin ja kiinnitä kosketustappi tiukasti kiertämistyökalulla.

5.Sertään asuntoon:Aseta puristettu kontaktitapin kokoonpano liittimen koteloon.

6.Kiippaa korkki:Kiinnitä korkki koteloon liittimen loppuun saattamiseksi.

Positive and negative pole connections of junction box

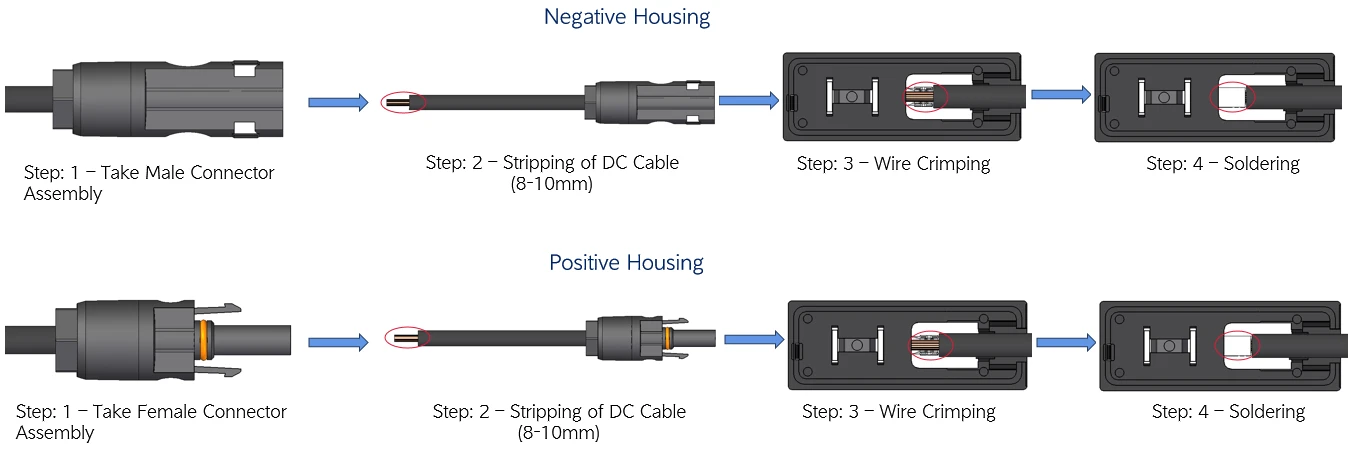

Lanka puristetaan suoraan risteyslaatikkoon:

Ota liitinkokoonpano:Ota mies- tai naisliittimen kokoonpano.

Poista kaapeli:Nauhat 8-10 mm eristäminen tasavirtakaapelista.

Langan puristus:Suruta riisuttu lanka suoraan risteyslaatikkoon. Liitoslaatikossa on sisäiset napit (usein metalli -välilehdet tai liittimet), jotka on suunniteltu saamaan ja pitämään langaa.

Juotos (kiinteä):Juota yhteys. Juotos lisää lisävoimaa ja auttaa estämään korroosion yhteydessä.

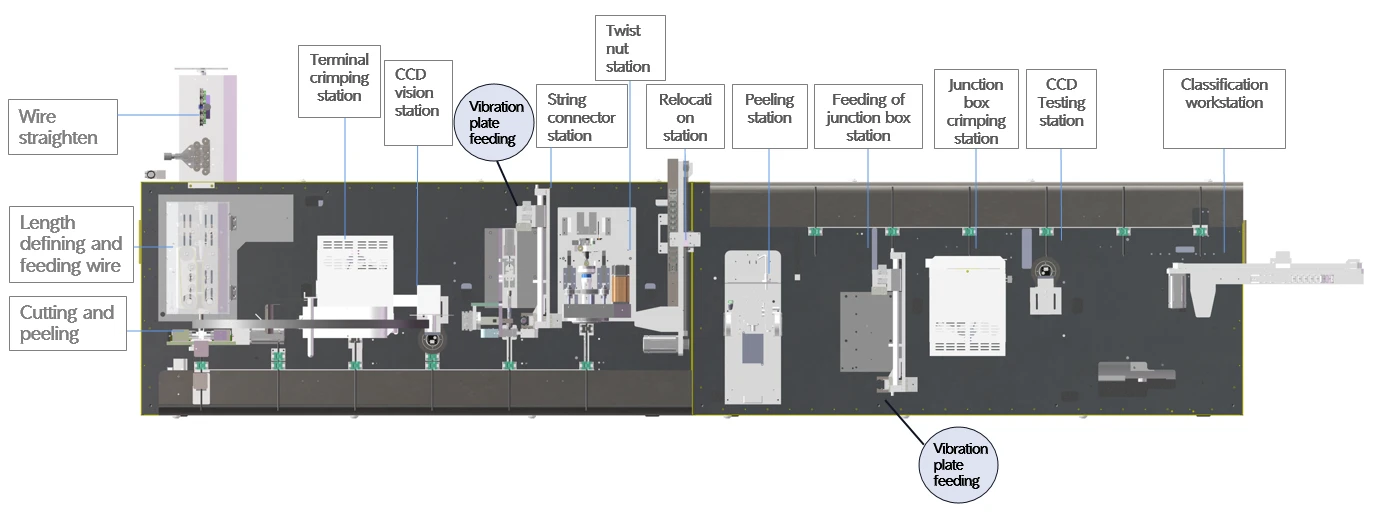

Schematic diagram of production line layout

1. Tätä tuotantolinjaa käytetään pääasiassa seuraaviin prosesseihin: kaapelin lastaus, kaapelin järjestely, kaapelin syöttö ja suoristaminen, kaapelin leikkaaminen, kaapelin puristus, silmämääräiset tarkastukset, liittimen asettaminen, liittimen ruuvaus jne.

2. Vaadittavat virtalähteet ovat sähkö ja paineilma. Jokainen työasema ja kuljetinyksikkö toimii yhdessä lähellä tullakseen yhdeksi.

3. Koko koneen valmistuksessa käytetty pääaine on hitsattu runko, ja kaikille korroosiolle alttiille osille annetaan pintakäsittelyt, kuten maalaus ja sähkösyöto, jotta varmistetaan korroosio ja hyvä ulkonäkö takuujakson aikana tai jopa pidempään.

4. Laitteiden suunnittelu tarkastelee täysin ergonomiaa ja tehdaskäytön turvallisuutta. Laitteet voivat laskea tuotantotuotannon automaattisesti.

Solar Panels Production Automatic Trimming

production machine

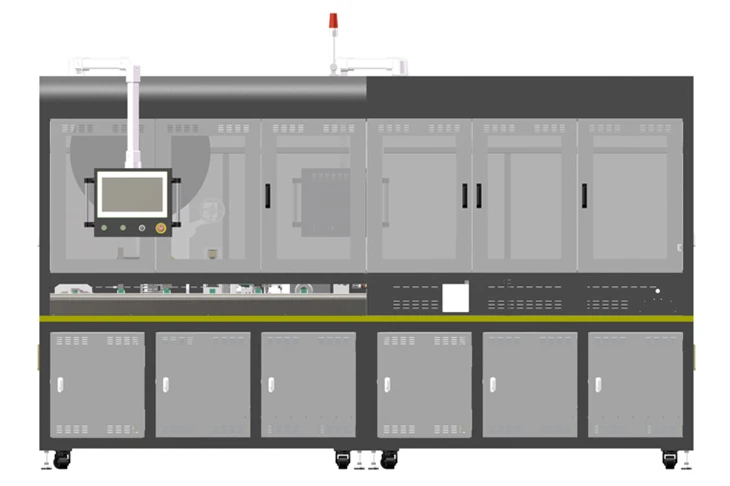

Solar Panels Production Automatic Trimming

1. Tuotantolinja virtaa vasemmalta oikealle ja voi saavuttaa langan strippauksen, terminaalin puristamisen, CCD: n havaitsemisen, liittimen kierteen, mutterin kiertämisen, risteyslaatikko, CCD -havaitseminen

14. sovellettava langan halkaisija: 4 mm²

3. Rivipituus: 15 0 mm -600 mm, toleranssi ± 0,002 * l +1 mm;

4. Kuoripituusalue: 1-9 mm;

5. Tuotantorytmi: suurempi tai yhtä suuri kuin 4 sekuntia;

6. Isäntäkoko: 1200 × 4000 × 2400mm

7. Human Machine -käyttöjärjestelmä: Koskettava näyttörajapinta on yksinkertainen ja selkeä, mikä mahdollistaa koneen toiminnan nopean hallinnan. Kaikki parametrit voidaan helposti asettaa ja tallentaa, ja käyttöohjeet näytetään intuitiivisella ja yksinkertaisella tavalla kuvien kautta. Sen mukana tulee 4- tason salasanasuojaustoiminto (käyttöoikeuksilla, jotka on jaettu operaattoriin, laadunvalvontaan, teknikko ja johtaja), vikavalo ja vikekoodin koordinointi ylläpidossa, helpon ylläpidon ja kustannusten vähentämisen saavuttamiseksi;

8. Useimmat työasemat käyttävät kypsiä tuotteita integrointiin tuotteiden vakauden varmistamiseksi;

9. Servo -moottorin ohjausjärjestelmän käyttöönotto tuotteiden tarkkuuden varmistamiseksi;

10. Ohjelma voi tallentaa jopa 100 tiedostoa, ja siihen pääsee valitsemalla ohjelmanumero. Tietokantapalvelin kerää tuotantotiedot ja järjestää tuotantolinjan laadun, joten ylemmän järjestelmän (MES tai ERP) on kätevä tietojen poimimiseksi ja jäljittämiseksi tietojen tuotannon aikana verkon kautta;

Solar Panels Production Automatic Trimming
