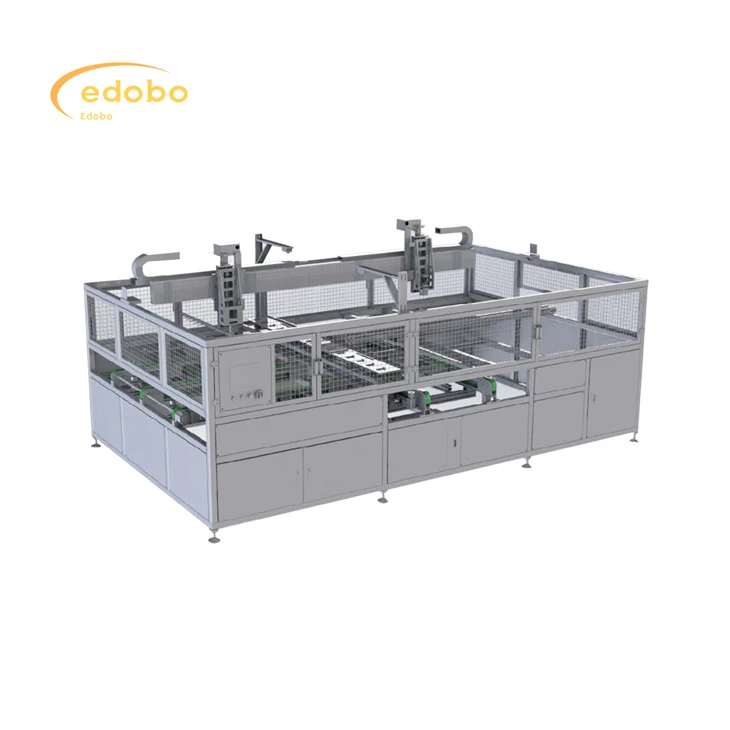

Aurinkopaneelien automaattinen asennuskone tuotantolinjalle

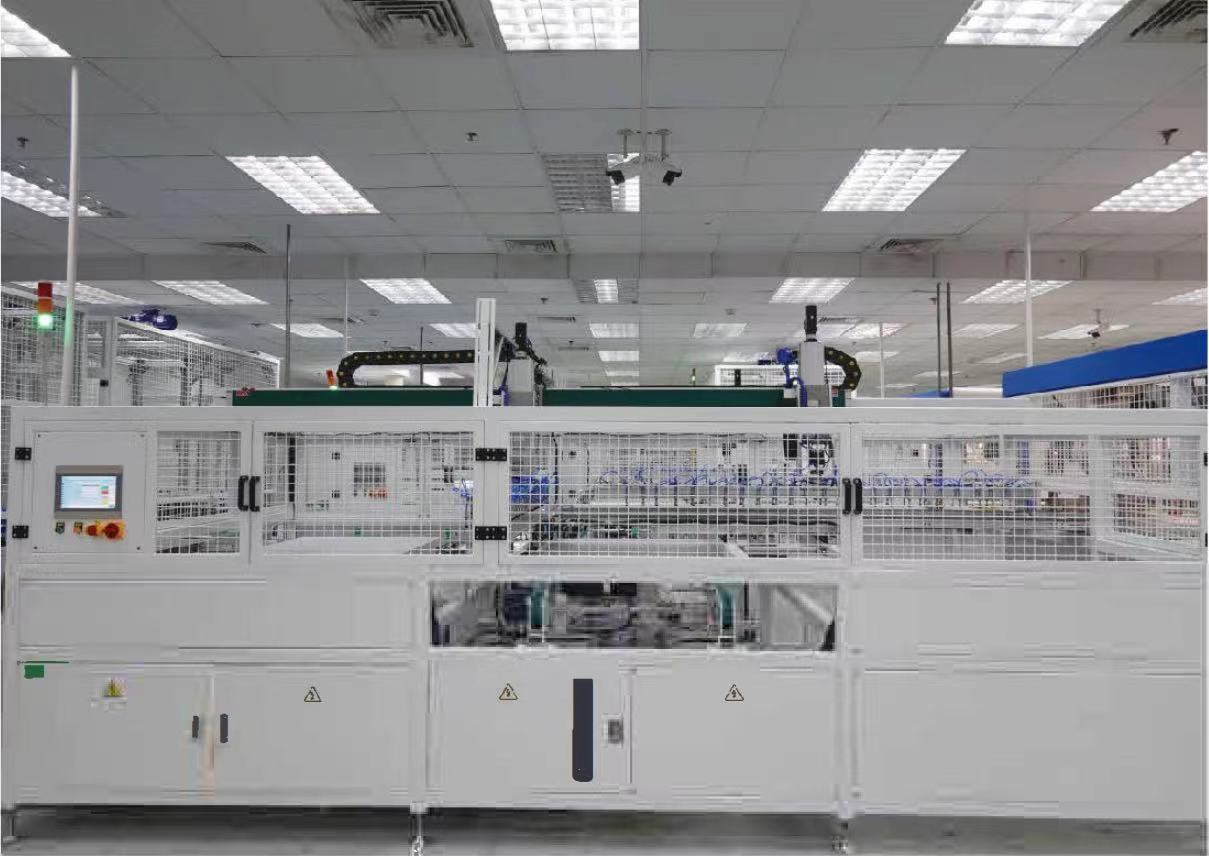

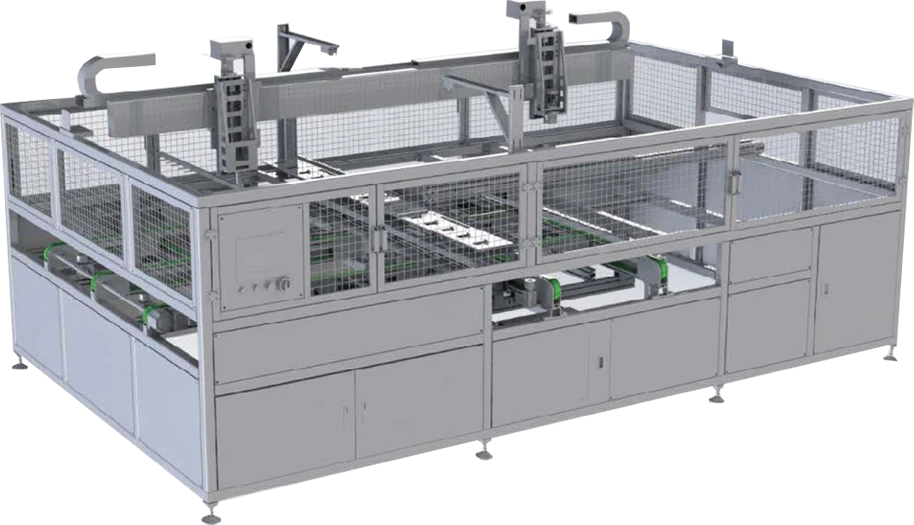

Makaa ylös (mekaaninen tyyppi)

1. Ruokintamenetelmä on lyhyt sisään ja pitkä ulos, ja laitteen tehtävänä on järjestää ne vastaavaan järjestykseen. Akkunauhan pitkä sivu on yhdensuuntainen komponentin pitkän sivun kanssa. Paikallista ladontajärjestelmää voidaan käyttää 96, 72 ja 60 kappaleen komponenttien järjestämiseen, ja siinä on mekaaninen säätötoiminto.

2. Ota akkunauhat automaattisesti vastaan, poimi paristonauhat mekaanisiin asentoon ja esisuora lasi

3. Vastaanota lasi ja EVA tuotantolinjalta. Nosta akkunauha mekaanisesta asennosta. Aseta akku sarjaan EVA:lle positiivisten ja negatiivisten elektrodien mukaisesti. Kun kaikki toiminnot on suoritettu, komponentti tulostaa.

4. Akkusarja sijoitetaan visuaalisen, valokuituisen ja mekaanisen asemoinnin avulla.

1. Kone ottaa käyttöön synkronisen hihnan, jota käyttää servomoottori ja jota ohjaa lineaarinen ohjauskisko, jonka etuna on tarkka sijainti, vakaa toiminta ja nopea nopeus.
2. Imukuppi on valmistettu polyuretaanista, eikä se jätä jälkiä akkunauhaan imemisen jälkeen.
3. Kone on varustettu teho- ja kaasusuojalla.
4. Kone on täysin automaattinen eikä vaadi manuaalista toimenpiteitä.
5. Akkunauhan paikannustarkkuus on ± 0,3 millimetriä
6. Kuusi virtajohtoa 1-10 millimetrin etäisyydellä toisistaan
7. Yhteensopiva useiden akkusarjojen kanssa, koko 156/182/210, 6-12 kappaletta
8. Aurinkokennojen pääsormi on yhteensopiva 2/3/4/5 sormen kanssa

♦ Käytettävät komponentit: perinteiset, puolilevy- ja kaksoislasikomponentit, joiden pituus on 1640-2500mm ja leveys950-1400 mm
♦ Työskentelylyönti: 6 sekuntia/kieli
♦ Maksimituotantokapasiteetti: 3 400 kpl / päivä
♦ Verkko-operaattori: 0
♦ Nimellisteho (KW): 6KW
♦ Kaasunkulutus (l/min): 60 l/min
♦ Paine (MPa):0.6-0.BMPa
♦ Käyttöliittymän tiedot: 12
♦ Kokonaismitta (pituus * leveys * korkeus): 4770mm * 2840mm * 2250mm
♦ Paino: 2850KG

1. Solu ottaa käyttöön CCD:n visuaalisen paikantamisen, jonka etuna on korkea tarkkuus ja vakaus;
2. Laitteet voivat automaattisesti vastaanottaa, automaattisesti asetella ja viedä komponentteja automaattisesti, ja asettelu on tarkka paikannus;
3. Imukuppi on valmistettu tuodusta silikonimateriaalista, joka ei jätä jälkiä akun pintaan;
4. Ota käyttöön kolmiakselinen mekaaninen liiketila (pyörii 180 astetta);
5. Sivuttaisliike käyttää lineaarista moottorimoduulia, jonka etuna on nopea liikenopeus, korkea toistuva paikannustarkkuus ja vakaa suorituskyky, mikä säästää yleistä lyöntiaikaa;
6. Pitkän ja lyhyen reunan muutoksen säätö ottaa käyttöön nopean lukitusmekanismin, säädön nopeasti, yksinkertaisesti, kätevästi ja luotettavasti;
