Toiminto ja Johdanto

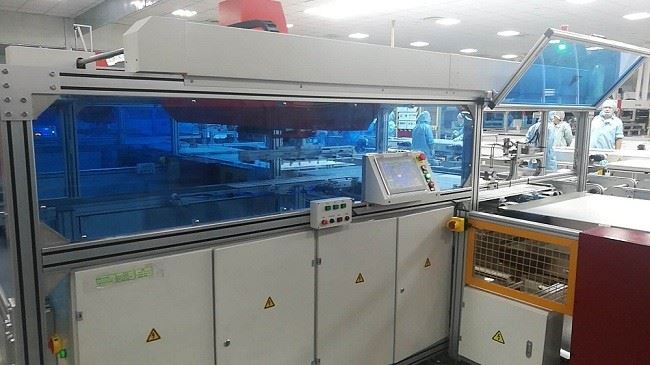

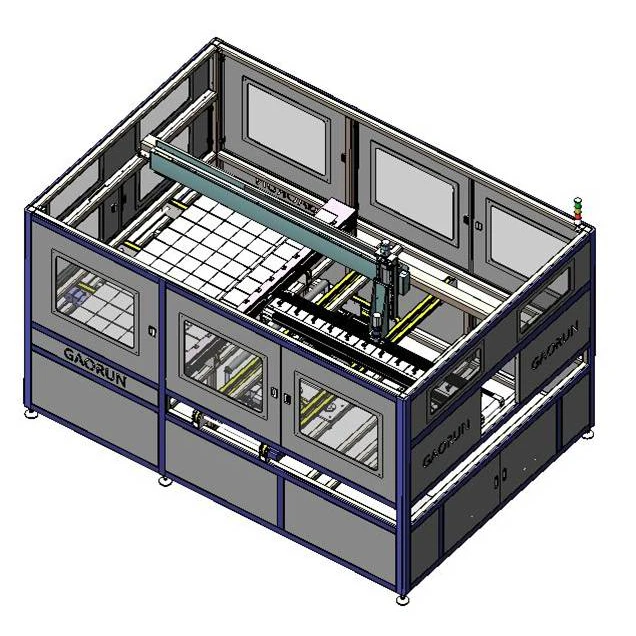

Automaattinen layup kone pitkällä reunalla eteenpäin, vastaa yksitellen automaattista merkkijonokonetta. Solumerkkijonon pitkä reuna on yhdensuuntainen moduulin pitkän reunan kanssa. Yksisarjaisella asettelujärjestelmällä varustettua konetta voidaan soveltaa 96-, 72- ja 60-moduulien kokoonpanoon ja siinä on koneistosäätö.
1. Automaattisen merkkijonosolun merkkijonosolun vastaanottaminen. Solujonon poimiminen säätömekanismiin. Jatka säätöä merkkijonosoluun.
2. Lasin ja EVA-materiaalin vastaanottaminen tuotantolinjalta. Jatka säätöä merkkijonosoluun.
3.Solujonon poimiminen säätömekanismista. Kennojonon asettaminen EVA:lle positiivisen ja negatiivisen elektrodin mukaan. Välitä moduuli kaikkien toimintojen suorittamisen jälkeen.
4. Merkkijonosolu voi saavuttaa visuaalisen paikantamisen, kuituoptisen paikantamisen ja mekaanisen paikantamisen.
Pääparametri
Moduulin muoto:(1400-2600)mm*(800-1100)mm
Jakson aika: merkkijonon aika 10 tai 12 moduulilla on alle 15 s/aika
merkkijono 6 moduulilla on alle 10 s
Maksimikapasiteetti: 2400/tunti
Paino: 400 kg
Nimellisteho: 4,5 kW
Paine: 0.6-0.8 MPa
Yhteyden muoto:Φ12
Mitat (PXLXK): 3500mm * 2500mm * 2200mm
Etu
1. Kone käyttää hihnaa ja ruuvitankoa, joita käytetään servomoottorilla voimansiirrossa ja joita ohjaa lineaarinen kisko, ja etuja ovat esimerkiksi tarkka sijainti, vakaa käynti ja suuri nopeus.
2. Imulevy on valmistettu polyuretaanista, joka ei jätä jälkiä kennonauhaan imemisen jälkeen.
3. Kone on varustettu virrankatkaisu- ja ilmasuojalla.
4. Kone on täysautomaattinen, eikä se vaadi ihmisen puuttumista.
5. Solumerkkijonon paikannustarkkuus on ±0,3 mm.
6. Kuusi solujonoa, joiden väli on 1–10 mm.
7.Solujonon koko on 125/156,6~12 kpl.
8. Päävirtakisko 2 kiskolla/3 kiskolla/4 kiskolla/5 kiskolla.
|
