Aurinkopaneelin liittimen tuotantolaitteet

Aurinkopaneelin liittimen tuotantolinjassamme on kattava valikoima automatisoituja laitteita, jotka toimivat yhdessä erittäin tehokkaan prosessin toimittamiseksi. Järjestelmä alkaa kiinteän pituisella langansyöttölaitteella, joka antaa johdin tarkalla pituudella. Langansyöttölaite (siirto), hyödyntäen kiinnittimiä, kuljettaa sitten leikkausjohdot työasemien välillä. Nämä asemat sisältävät leikkaus- ja kuorintakoneen eristyksen poistamiseksi, puristuskoneen liittimien kiinnittämiseksi ja valinnaisen puristuskokojen havaitsemisaseman laadunvarmistuksen saavuttamiseksi. Langansyöttölaite (siirto) jatkaa osittain koottujen liittimien siirtämistä liittimen kierteiseen koneeseen ja mutterin kiertämiseen, automatisoimalla lopulliset kokoonpanovaiheet. Omistettu kaapelin strippauskone valmistelee kaapeleita poistamalla ulkoinen takki. Prosessi päättyy offline-luokituskoneella, joka lajittelee automaattisesti valmiit liittimet, erottaen hyvät (OK) tuotteet viallisista (NG) yksiköistä, takaaen vain korkealaatuiset liittimet poistuvat tuotantolinjasta. Tämä integroitu, automatisoitu lähestymistapa parantaa merkittävästi tuotannonopeutta, vähentää manuaalista käsittelyä ja minimoi virheiden riskin.

Lähetä kysely

Kuvaus

Tekniset parametrit

Solar Panels Production Automatic Trimming

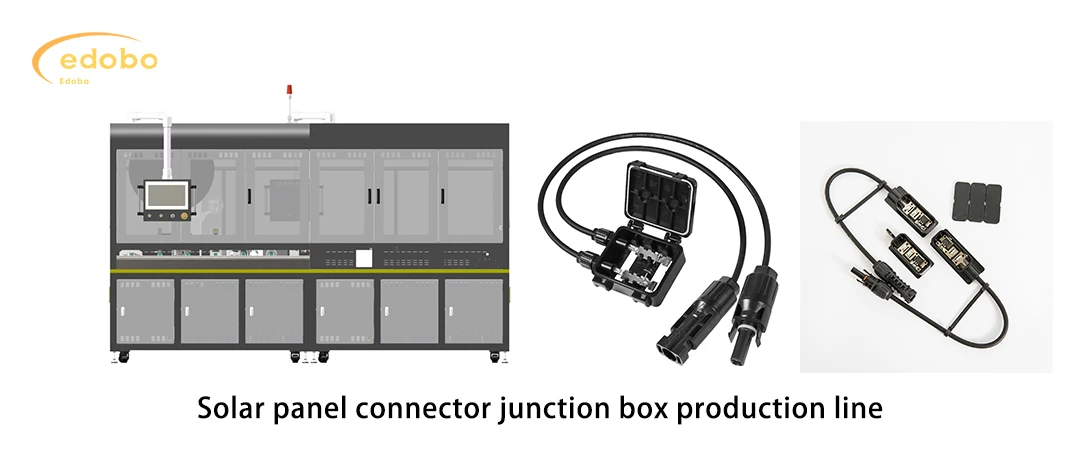

Solar panel connector junction box production line

produc features

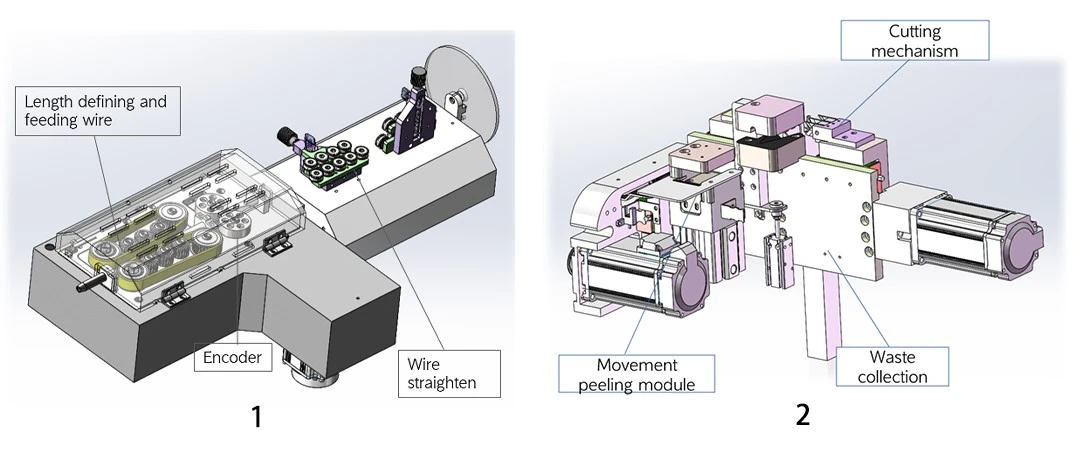

Fixed Length Wire Feeder

1. Koritettu pituuslangan syöttölaite:Varmistaa tarkan ja yhdenmukaisen johtimen pituudet optimaaliseen käsittelyyn.

Täysin servojärjestelmän ja suljetun silmukan prosessoinnin omaksuminen leikkauslinjan pituuden stabiilisuuden varmistamiseksi;

2.Käyttö- ja kuorintakone:Automatisoi eristyksen leikkaamisen ja strippauksen, valmistelemalla johtimia puristamiseen.

Kuoriessasi, älä naarmuta tai leikkaa kuparilankaa; Kuorinta ja nylkeminen

Varustettu jätteen keräysjärjestelmällä leikatun langan ihon keräämiseksi ja käsittelemiseksi.

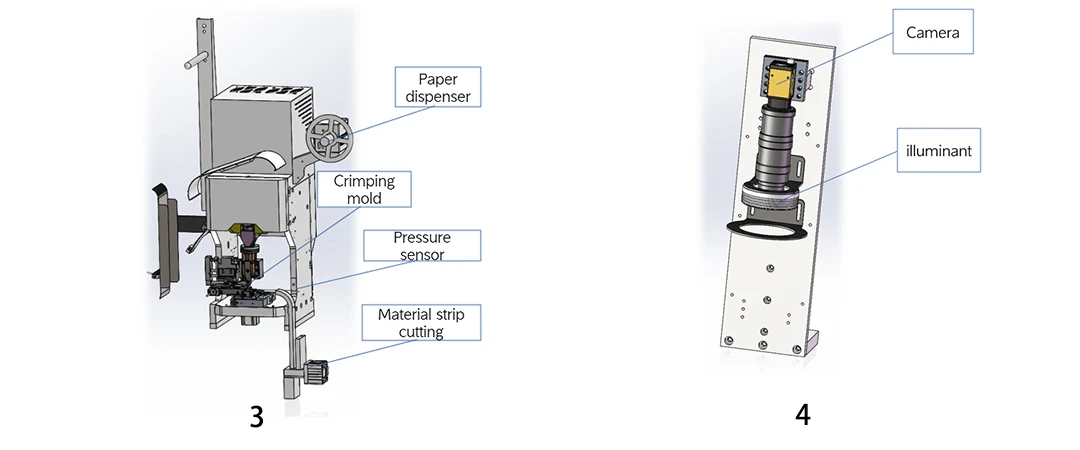

Crimping machine

3.Sähkökone:Asema täydentää pääasiassa terminaalien ja johtojen puristamista. Voima käyttää servojärjestelmää, jonka puristustarkkuus on ± 0. 02mm;

Työasema on varustettu OES -paineenvalvonnalla puristuksen laadun havaitsemiseksi;

4.Crimp -koon havaitsemisasema (valinnainen):Tarjoaa laadunvalvonnan tarkistamalla puristusmitat ja varmistaen johdonmukaisen suorituskyvyn.

Moduuli hyväksyy visuaalisen järjestelmän tarkastamaan pääasiassa paljaiden kuparilankojen, kuparilangan puristusasemien jne. Ulkonäköä;

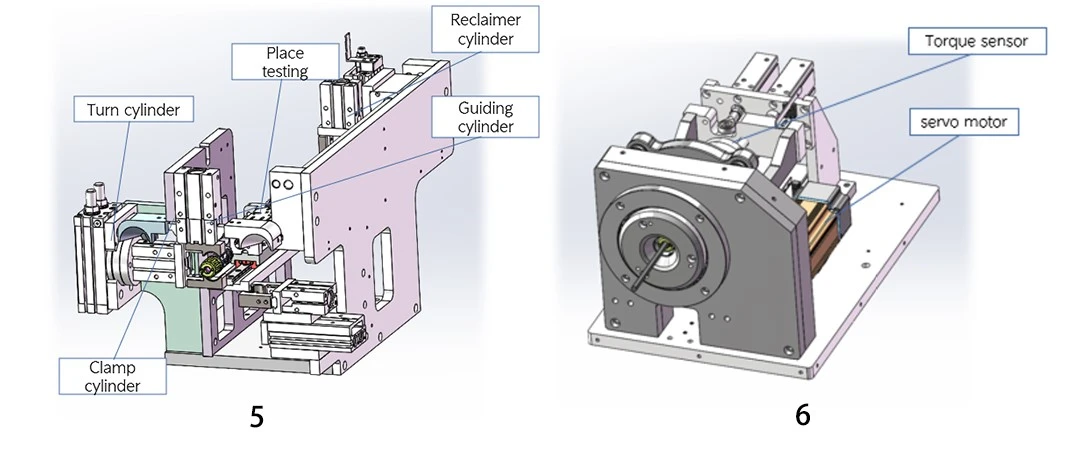

Connector threading machine and nut twisting machine

5.Connector -kierteityskone:Automatisoi johtimien asettamisprosessi liittimen koteloihin.

Asema täydentää pääasiassa kaapelien asettamista puristetuilla terminaaleilla liittimiin;
Asema on varustettu paikoillaan antureilla havaitaksesi, ovatko liittimet oikein asetettu;

6.tutkin kiertäminen: kone:Kiinnitä mutterit turvallisesti liittimiin suorittaen kokoonpanon.

Asema on varustettu sijaintianturilla havaitakseen, asetetaanko liitin paikalleen;
Varustettu vääntömomentin anturilla, joka pystyy havaitsemaan vääntömomentin suuruuden reaaliajassa

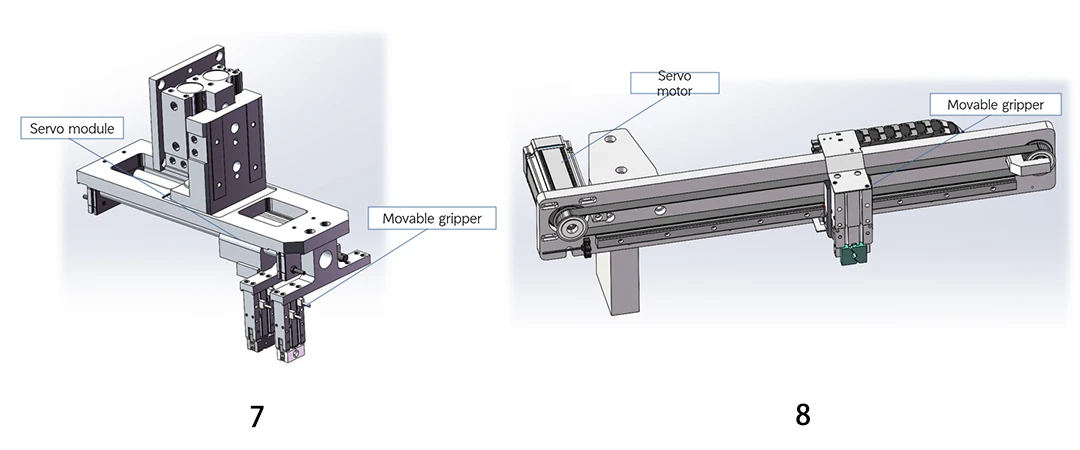

Wire transfer clamp

7.Relocation Station:Asema täydentää pääasiassa johtimien siirtoa toisen pään käsittelyn helpottamiseksi.

8.FLINE -luokituskone:Lajittele automaattisesti valmiit tuotteet, jotka erottavat hyvän (OK) viallisista (NG) yksiköistä.

Työasema täydentää pääasiassa tuotteiden offline -tilaa;
Servomoottorien käyttö voi erottaa vialliset tuotteet hyvistä tuotteista;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Ominaisuus	Eritelmä
Käsittelyalue	Mukautettavat asennusasemat liitinmallin perusteella
Tuotantokapasiteetti	15-20 PCS/min
Funktio	Kaikkien liitinkomponenttien täysin automaattinen kokoonpano
Käyttölämpötila	0-40 aste (32-104 aste f)
Kosteus	40%-80%
Tuotteen pätevyysaste	Suurempi tai yhtä suuri kuin 99%
Ilmanpaine	0. 5 MPa - 0. 7 MPa (vaatii puhdasta, kuivaililähdettä)
Virtalähde	AC 220 V/50Hz
